I Primi Mesi: La Creazione della Baseline
Il "tempo di attesa" per raccogliere una base dati significativa è un momento delicato nel monitoraggio strutturale. L'interfaccia di i-SHAKE trasforma questa attesa in un viaggio di scoperta della "voce" dell'edificio.
- Mese 1 - La Carta d'Identità: Il sistema acquisisce la firma vibrazionale di fondo. L'utente scopre il "battito cardiaco" della struttura misurando la sua frequenza naturale a riposo durante la notte (es. 2.4 Hz), creando lo stato di salute standard su cui misurare ogni cambiamento.
- Mese 2 - I Pattern e la Città: L'app svela il ritmo della casa, confrontando il rumore vibrazionale dei giorni feriali con il weekend e individuando le ore di massimo silenzio.
- Mese 3 - L'Impronta Termica: Si consolida la curva di correlazione tra temperatura esterna e frequenza fondamentale, dimostrando come i materiali si dilatino e si contraggano in modo perfettamente elastico e sano.

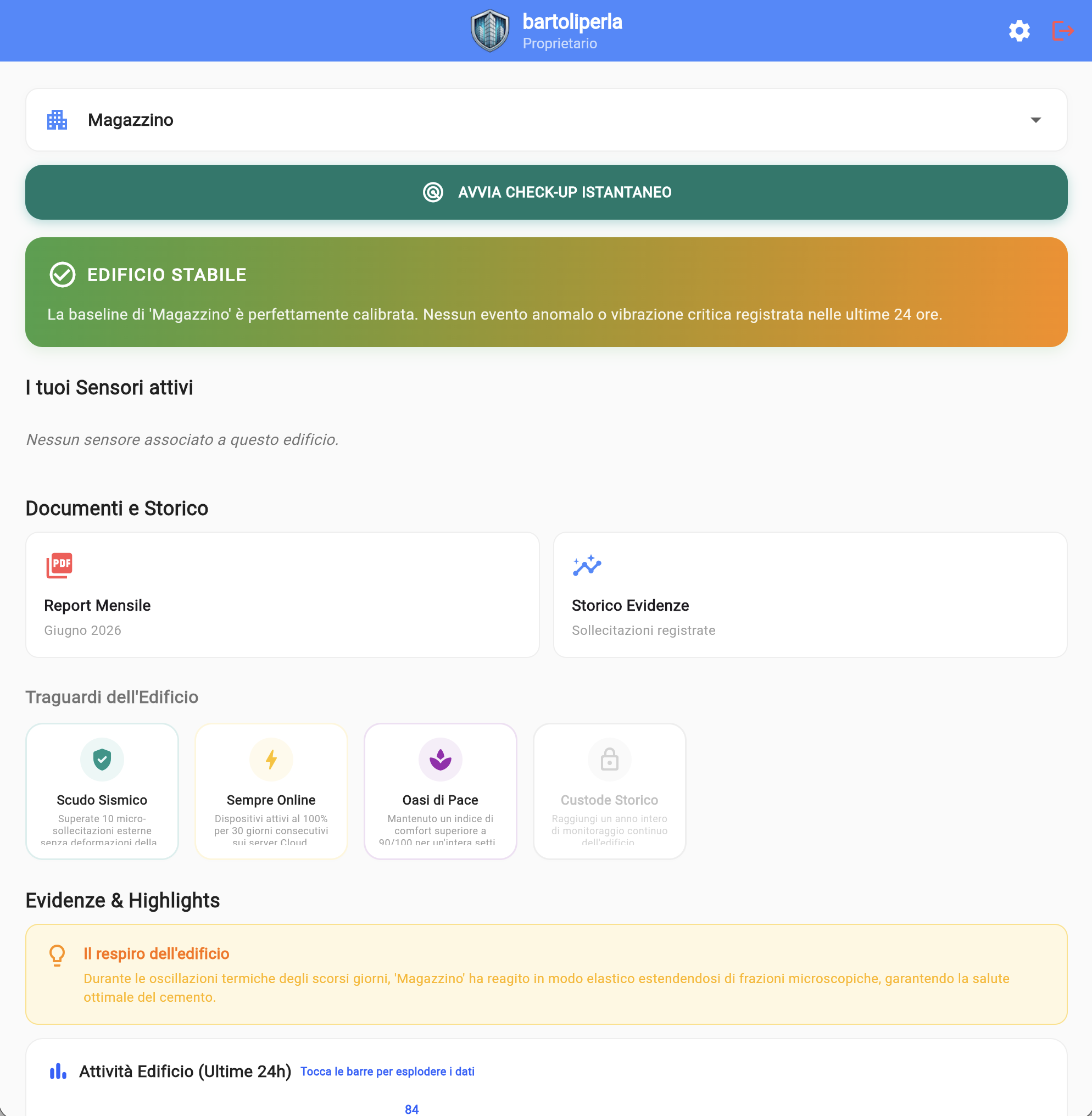

La Dashboard Principale: È progettata per rassicurare. In cima mostra un Indicatore di Stato (es. "Edificio Stabile"). Sotto, tre parametri essenziali: l'Indice di Comfort Vibrazionale, la Temperatura e l'Indice di Stabilità Strutturale.
Oltre la Statica: Comfort e Community
i-SHAKE sposta il focus dalla sola integrità strutturale alla dinamica quotidiana. Attraverso l'Indice di Comfort, calcolato applicando le rigide normative ISO 2631-2 e UNI 9614, il sensore traduce i dati accelerometrici grezzi in un punteggio da 0 a 100 che valuta il disturbo arrecato all'uomo dalle vibrazioni, specialmente quelle a bassa frequenza (inquinamento vibrazionale).

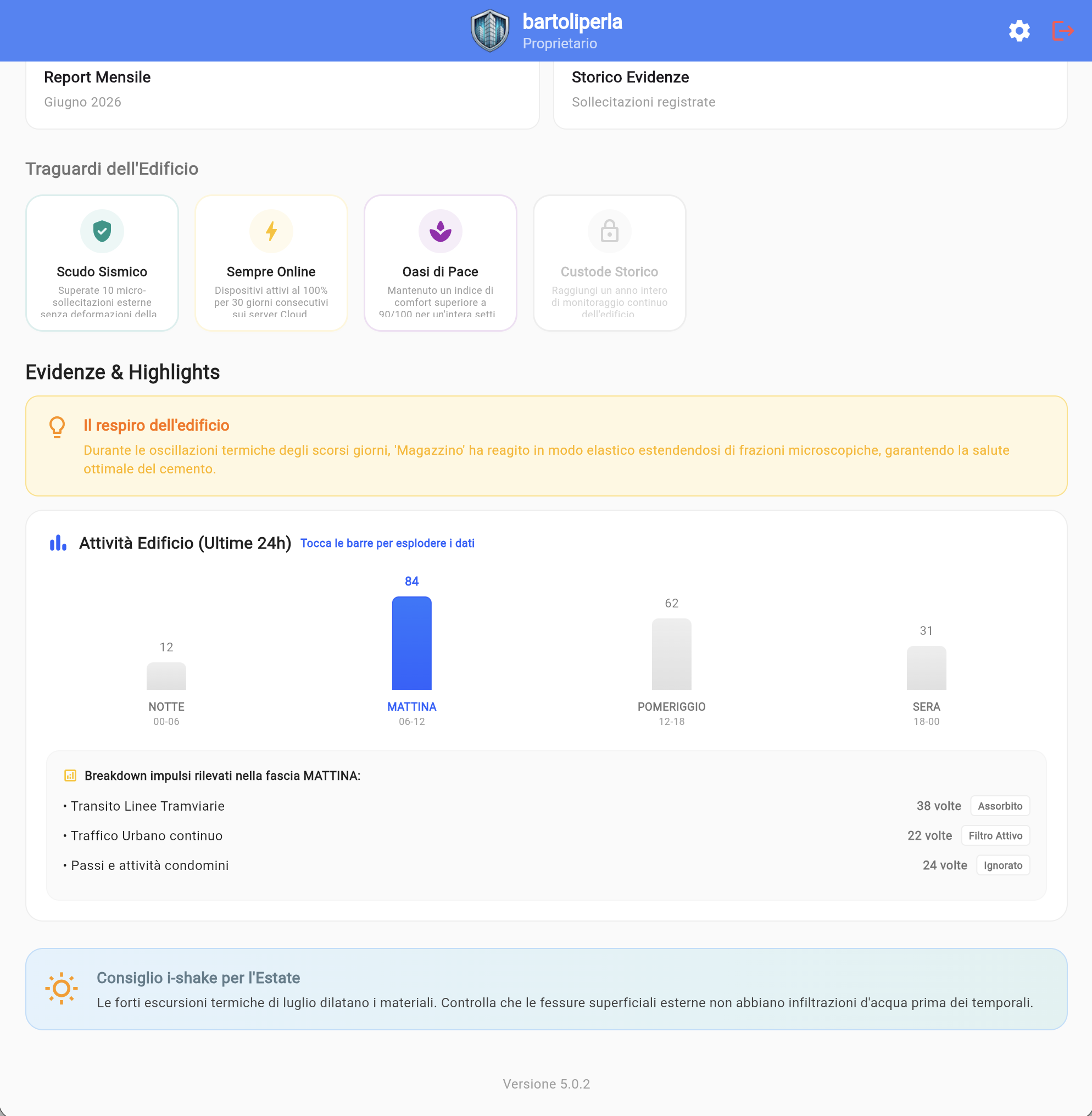

I report mensili introducono concetti di confronto e meteorologia:
- Confronto con il Vicinato: Mostra in forma aggregata se il condominio è più o meno esposto al rumore vibrazionale rispetto alla media del quartiere o alla tipologia di terreno geologico (es. terreno argilloso vs roccioso).
- Eventi Meteorologici: Rileva microscopiche oscillazioni (nell'ordine dei micron) durante forti tempeste di vento, rassicurando l'utente che la struttura assorbe il carico in sicurezza.
- Rigidità Termica: Segnala con quanto ritardo la struttura reagisce ai picchi di calore, valutandone la capacità di dissipazione.

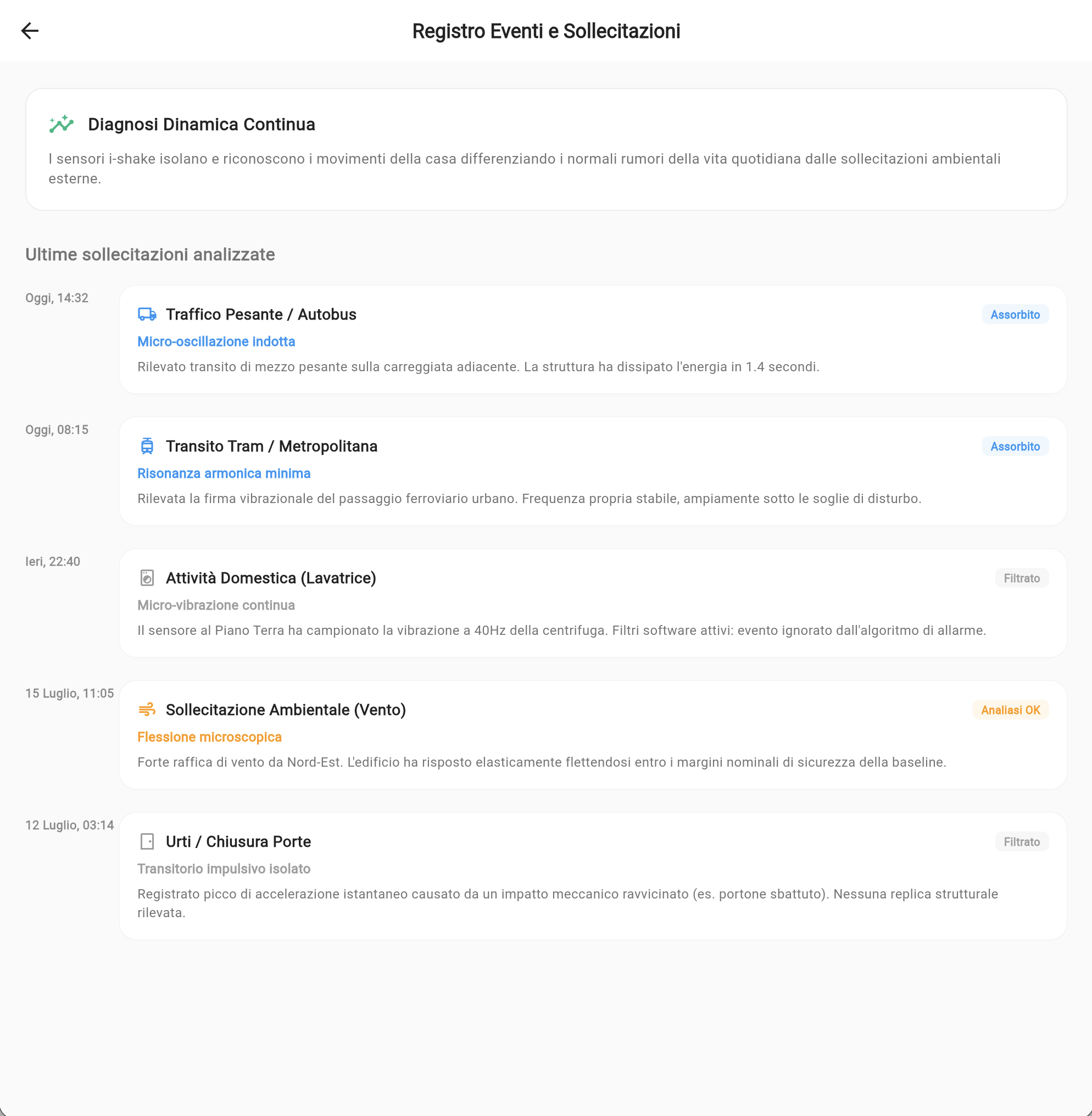

L'Intelligenza Artificiale: Discriminare gli Eventi
La vera "magia" dietro i-SHAKE è la classificazione delle sorgenti di vibrazione (Signal Processing). L'algoritmo non analizza solo il segnale nel tempo, ma lo trasforma nel dominio delle frequenze utilizzando la FFT (Fast Fourier Transform) per creare uno Spettrogramma.
Le "feature" fondamentali estratte per catalogare gli eventi includono:
- Fattore di Cresta (Crest Factor): Rapporto tra il picco massimo e il valore RMS. Utile per distinguere gli urti (valore altissimo) dal traffico continuo (valore basso).
- Frequenza Centroide (Spectral Centroid): Indica in quale banda è concentrata l'energia.
- Inviluppo Temporale: Analizza la curva di attacco (lento per un camion in avvicinamento, istantaneo per una porta sbattuta) e decadimento.
| Sorgente |
Tipo di Segnale |
Frequenze Tipiche |
Caratteristica Distintiva |
| Urti / Caduta oggetti |
Impulsivo |
30 - 150 Hz |
Attacco istantaneo (<5 ms), decadimento rapido. Asimmetrico sui 3 assi. |
| Porte che sbattono |
Shock |
10 - 40 Hz |
Genera un colpo d'aria che fa risuonare brevemente le pareti. |
| Traffico (Camion/Bus) |
Transitorio lungo |
8 - 50 Hz |
Curva a campana simmetrica nel tempo (avvicinamento, transito, allontanamento). |
| Tram / Metropolitana |
Transitorio + Risonanza |
10 - 30 Hz |
Armoniche fisse dovute al contatto ruota-rotaia (vibrazione quasi sinusoidale). |
Applicazioni Avanzate: Diagnostica dell'Ascensore
Essendo installato all'interno, i-SHAKE è in grado di tracciare la firma vibrazionale dell'ascensore. L'algoritmo di trigger (STA/LTA) segmenta il transito in tre fasi: l'accelerazione iniziale (1-5 Hz), la corsa a regime (15-50 Hz) e la frenata finale.
Analizzando l'Energia Totale (RMS) sull'asse Z e le frequenze orizzontali (X/Y), il cloud AWS identifica tre tipologie di guasti prima che diventino critici:
- Deriva d'attrito: Un aumento delle vibrazioni orizzontali indica l'usura o la mancata lubrificazione delle guide.
- Micro-urti sistematici: Picchi ad alta frequenza che si ripetono allo stesso secondo indicano un giunto delle guide disallineato.
- Usura motore: Picchi non armonici nella banda 80-150 Hz suggeriscono un'usura o "pitting" dei cuscinetti dell'argano.
Documentazione e Salute a Lungo Termine

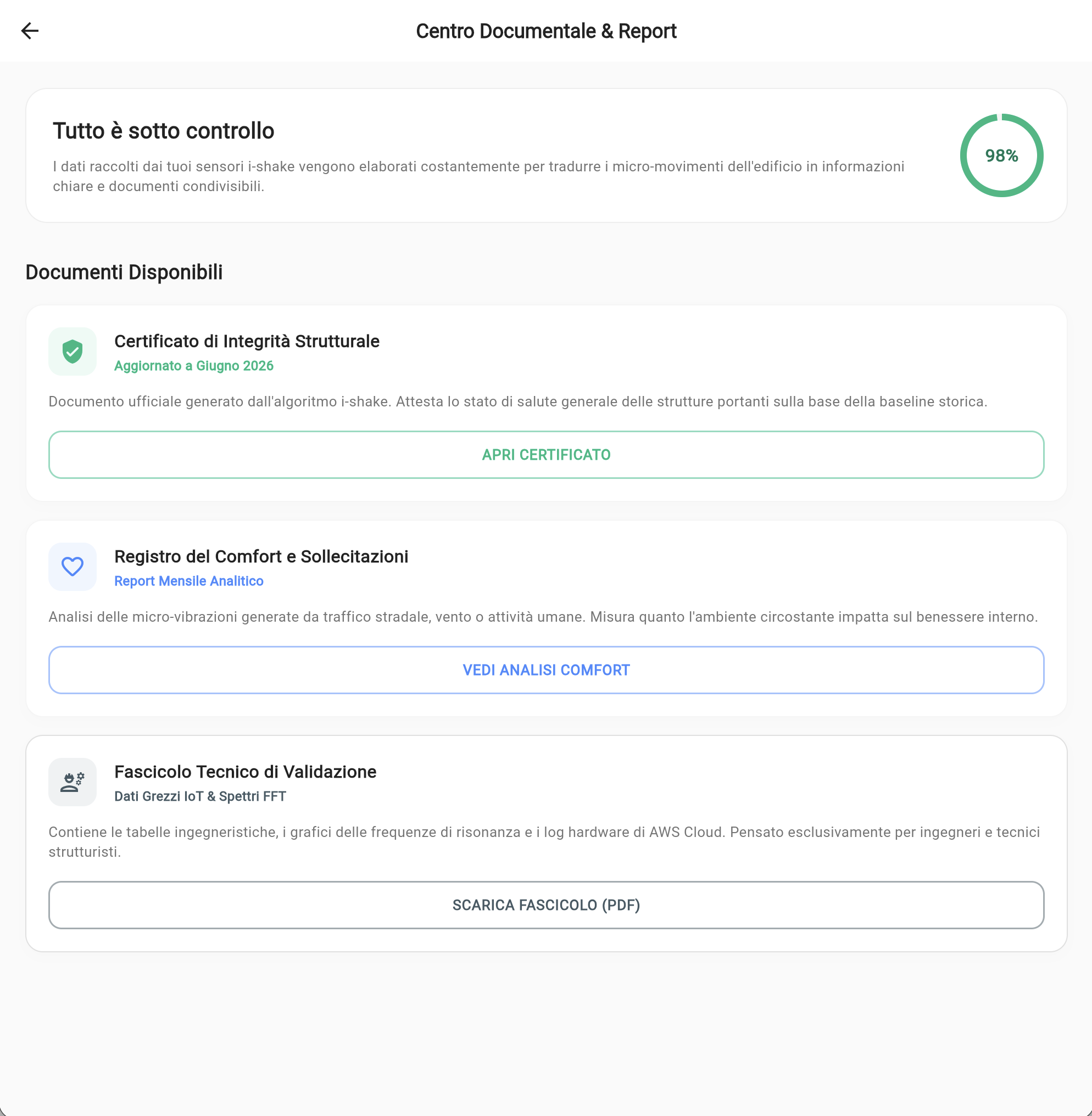

Sul lungo periodo, il sistema funge da vero e proprio consulente ingegneristico. Attraverso il Centro Documentale, vengono generati report ufficiali:
- Lo Sbandamento (Tilt): Sfruttando la componente statica della gravità, i-SHAKE misura micro-inclinazioni legate ad assestamenti del terreno o variazioni della falda acquifera.
- Degrado dei Materiali: Se la frequenza naturale dell'edificio cala irreversibilmente nel tempo a parità di temperatura, il sistema identifica un possibile degrado della matrice in cemento armato (fessurazioni).
- Rete Globale Micro-Sismi: Il sensore registra le onde sismiche attenuate di terremoti avvenuti a migliaia di chilometri, facendo sentire l'utente parte di una rete scientifica globale di monitoraggio.
i-SHAKE
